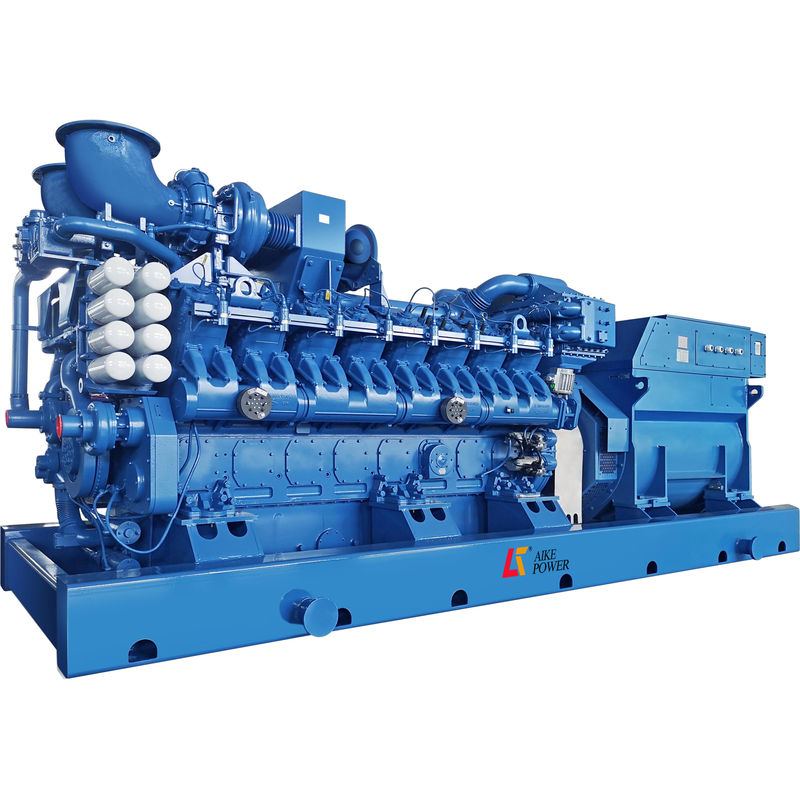

Yuchai 2MW Natural Gas Generator 10.5KV 50Hz Gas Electric Generator

Product overview

YC16VCG-2000N5HC series gas genset is an automatic genset independently developed by Yuchai based on years of market application experience by introducing advanced genset technologies at home and abroad. The genset is equipped with a mature gas control system.  After Yuchai's  rigorous mechanical development verification and  standardized combustion development  technology optimization,  this   series of  gas  genset is characterized by high reliability, highefficiency  and environmental  friendliness,  and  low maintenance cost, and can meet the needs of different users.

High reliability

Based on the mature product design and production platform, Yuchai has independently developed and manufactured high-temperature wear-resistant materials and  high-strength  components  (including cylinder  block,  cylinder  head,  camshaft, crankshaft,  and common base)  suitable  for  gas  genset,  greatly  improving the reliability  and durability of the product.

High efficiency and environmental friendliness

The application of such mature technologies as lean combustion, high-energy capacitor ignition module, Yuchai's patented combustion chamber, high efficiency  turbocharger, and oxygen sensor closed-loop control ensures efficient and clean gas combustion, accurate air-gas ratio control,  higher performance  consistency  and stability, and low emissions.

Yuchai's patented rear gear chamber and point-line meshing gear technology and the four-valve technology are applied to the gas engine, effectively reducing the mechanical noise, exhaust noise and exhaust temperature of the powertrain, and ensuring the friendliness to operators and the natural environment.

Low maintenance cost

Yuchai's   patented  cylinder  liner,   piston   ring  and   valve   seal technologies are applied, greatly reducing the consumption rate of lubricating oil, and extending the change cycle of lubricating oil to be more than 1,000 hours. The gas genset is equipped with parts with good universality and convenient maintenance, greatly reducing the maintenance cost of power generation equipment.

Safety protection

The genset is equipped with an independent mature genset control system to realize stable control, a knock monitor for each cylinder to realize  real-time  condition  monitoring  of  the  genset,  as  well  as crankcase and inlet pipe explosion-proof valves, ensuring the safety of the genset.

Alternator

The alternator has the advantages of high generating efficiency, low temperature  rise,  low  waveform  distortion  rate,  good  dynamic performance and stable AVR parallel operation, as well as first-class reliability and durability, and can meet the service requirements of various harsh environments.

Genset parameters

Model. . . . . . . . . . . . . . . . .. . . . . . .. . . . . . . . YC16VCG-2000N5HC

Rated power. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000kW /2500kVA

Rated speed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500 r/min

Ratedvoltage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.5kV

Rated current. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137.5A

Frequency. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50Hz

Power factor:. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .. 0.8(lagging)

Electrical efficiency. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42%

Gas consumption. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 476m³/h

Noise:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤114dB(A)@1m

Starting mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . electronic

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21000kg

Engine parameters

Engine model:  YC16VC3300N-D30

Rated power:     2205kW

Rated speed:  1500 r/min

Number of cylinders:  16

Form:  V-type, four-stroke, water-cooling

Bore × stroke: 200mm ×210mm

Displacement:  105.6L

Compression ratio:  11.5:1

Control system: . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .. . . . . . . ECU

Oil consumption rate:. . . . . . . . . . . . . . . . .. . . . .. . . . . .  ≤0.3g/kWh

Coolant capacity (excluding radiator):. . . . . . . . . . . . . . . . . . . . . 260L

Oil capacity:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350L

Overhaul interval: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40000h

Alternator parameters

Alternator model: YC-2000-6H

Wiring mode:  three-phase four-wire system (Y type)

Voltage regulation mode:  AVR

IP grade: IP23

Insulation class:  H

Heat balance parameters

Coolant heat of cylinder liner (±8%): 720kW

Coolant heat of oil cooler (±8%):  350kW

Coolant heat in the primary stage of intercooler (±8%): . . . . .369kW

Total coolant heat of high-temperature cooling system(±8%): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1439kW

Coolant heat in the secondary stage of intercooler (±8%): . . . . 162kW

Total coolant heat of low-temperature cooling system (±8%):.. 162kW

Waste heat of exhaust gas (with the exhaust gas temperature up to

120°C) (±8%):     . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1106kW

Total radiant heat (±8%):. . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 159kW

Cooling parameters

Flow rate of high-temperature circulating water: . . . . . . . . . 120 m³/h

Inlet  temperature of  high-temperature  circulating  water (±2%): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75.7℃

Outlet  temperature  of   high-temperature  circulating   water (±2%): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86℃

Flow rate of low-temperature circulating water: . . . . . . . . . . . 96m³/h

Low-temperature inlet water temperature (±2%): . . . . . . . . . . . . 40°C

Low-temperature outlet water temperature (±2%): . . . . . . . . . .41.5℃

Intake and exhaust parameters

Air intake: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10157.0 kg/h

Gas intake: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341.6 kg/h

Air displacement: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10498.6 kg/h

Exhaust temperature after turbocharger (±5%): . . . . . . . . . . . . 480°C

Test conditions

Calorific value of gas: . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 kWh/m³

Volume content of methane: . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥90%

Gas temperature: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10~40°C

Gas humidity: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <60%

Gas intake pressure: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15~30kPa

Air intake negative pressure: . . . . . . . . . . . . . . . . . . . . . . . . . >-3 kPa

Exhaust back pressure: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <5 kPa

Absolute atmospheric pressure: . . . . . . . . . . . . . . . . . . . . . 101.32 kPa

Ambient temperature: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25°C

Relative humidity: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤30%

Altitude: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . ≤1,000 m

Note:  All  data  of the  gas  genset  are  measured  in  the  above  test environment.
